गैस टाइट 220V 3m सेक्शन स्टील बेल्ट बेकरी टनल ओवन CE प्रमाणित:

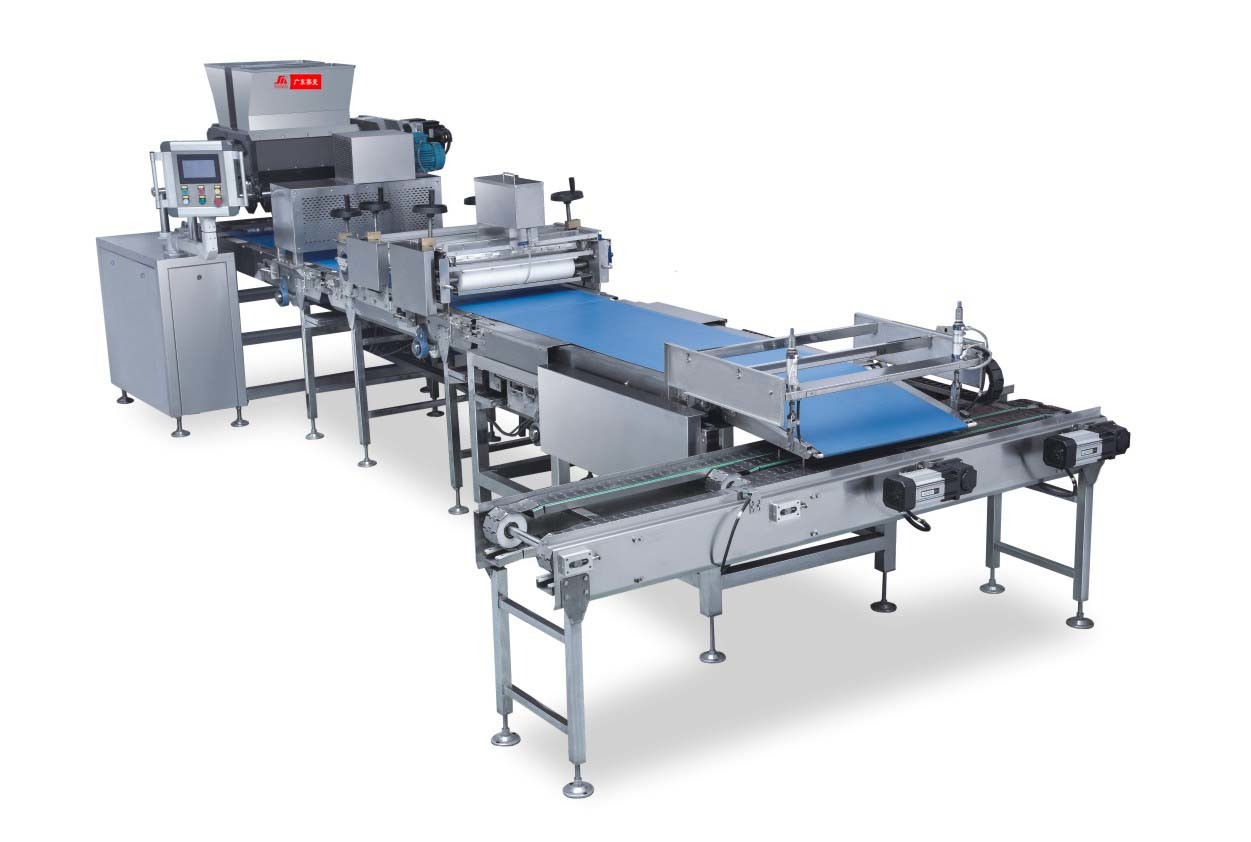

औद्योगिक वाणिज्यिक उत्पादन लाइन कुकी बेकिंग स्टील बेल्ट टनल ओवन

औद्योगिक उच्च क्षमता कुकी उत्पादन के लिए, स्टील बेल्ट टनल ओवन आवश्यक है, कुकी को सीधे स्टील बेल्ट पर जमा किया जाता है और ओवन में बेक किया जाता है।टनल ओवन के हीटिंग सिस्टम को डायरेक्ट हीटेड और इनडायरेक्ट हीटेड किया जाता है।

ओवन बॉडी

1. ओवन गैस-तंग बेकिंग सुरंग का निर्माण किया जाता है, जिसे गैस-तंग के साथ 3 मीटर / अनुभाग में विभाजित किया जाता है

वर्गों के बीच संबंध, प्रत्येक खंड एक फ्रेम के साथ जुड़ा हुआ है।

2. गर्मी के नुकसान को कम करने के लिए बेकिंग सुरंगों को उच्च गुणवत्ता वाली इन्सुलेशन सामग्री के साथ इन्सुलेट किया जाता है।

3: व्यू पोर्ट जिन्हें खोला जा सकता है, हर जोन के लिए ओवन के किनारों पर फिट किए जाते हैं।

4: ऑपरेटिंग पैनल को ओवन आउट फीड के पास फिट किया गया है।ऑपरेशन दाएं या बाएं हाथ की ओर से हो सकता है।

तापमान नियंत्रण

तापमान प्रत्येक बेकिंग ज़ोन में स्वतंत्र रूप से नियंत्रित होता है, ऊपरी और नीचे दोनों के लिए

लपटेंप्रत्येक तापमान रीडिंग को टच स्क्रीन और तापमान पर मापा और प्रदर्शित किया जाना चाहिए

नियंत्रक

स्टील बेल्ट

1: उत्पादन परिवहन तरीका: स्टील बेल्ट द्वारा

2: स्टील बेल्ट सपोर्ट: ओवन के अंदर: कास्ट आयरन स्लाइड और ग्रेफाइट स्लाइड द्वारा बेल्ट को सपोर्ट करते हैं,

ओवन के बाहर, ldler रोलर्स स्टील बेल्ट का समर्थन करते हैं।

3: ट्रैकिंग नियंत्रण बंद स्टील बेल्ट

4: स्टील बेल्ट की सफाई

5: ग्रीसिंग स्टील बेल्ट: स्टील बेल्ट को ग्रीस करने के लिए ओवन के प्रवेश द्वार पर स्थित ग्रीसिंग यूनिट

खुद ब खुद।

पीएलसी नियंत्रण प्रणाली पीएलसी

1: ओवन उत्पादन नियंत्रण के लिए एक ओमरॉन पीएलसी प्रणाली का उपयोग किया जाता है।

2: पीएलसी सिस्टम से जुड़ी टच स्क्रीन को प्रदर्शित करने के लिए ओवन के किनारे स्थापित किया गया है

संबंधित अलार्म संदेशों के साथ परिचालन की स्थिति, यदि कोई हो।

3: टच स्क्रीन ओवन के दायीं या बायीं ओर स्थित हो सकती है।
