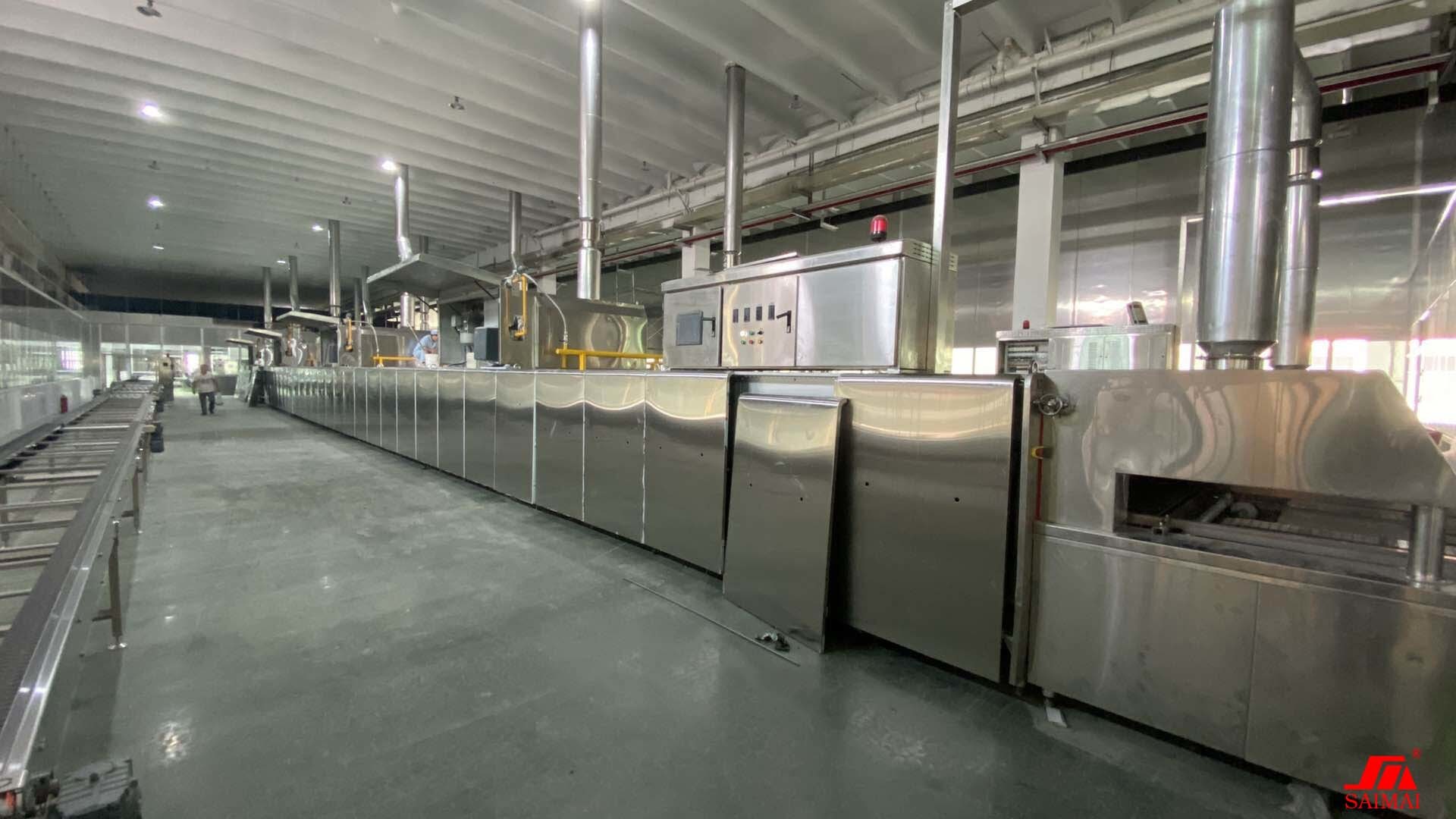

2 एम / धारा 20 सीएम इन्सुलेशन गैस संवहन रोटी सुरंग ओवन

रोटी सुरंग ओवन के लिए बेकरी उपकरण उच्च क्षमता बेकिंग ओवन

हेवेन बॉडी

1. ओवन का निर्माण बेकिंग टनल से किया जाता है, जिसे 2 मी / सेक्शन में विभाजित किया जाता है।प्रत्येक अनुभाग एक फ्रेम पर जुड़ा हुआ है, अनुभागों के बीच गैस-तंग कनेक्शन के साथ।

2. बेकिंग टनल को गर्मी के नुकसान को कम से कम करने के लिए उच्च गुणवत्ता वाली इन्सुलेशन सामग्री की 20CM परत के साथ अछूता है।

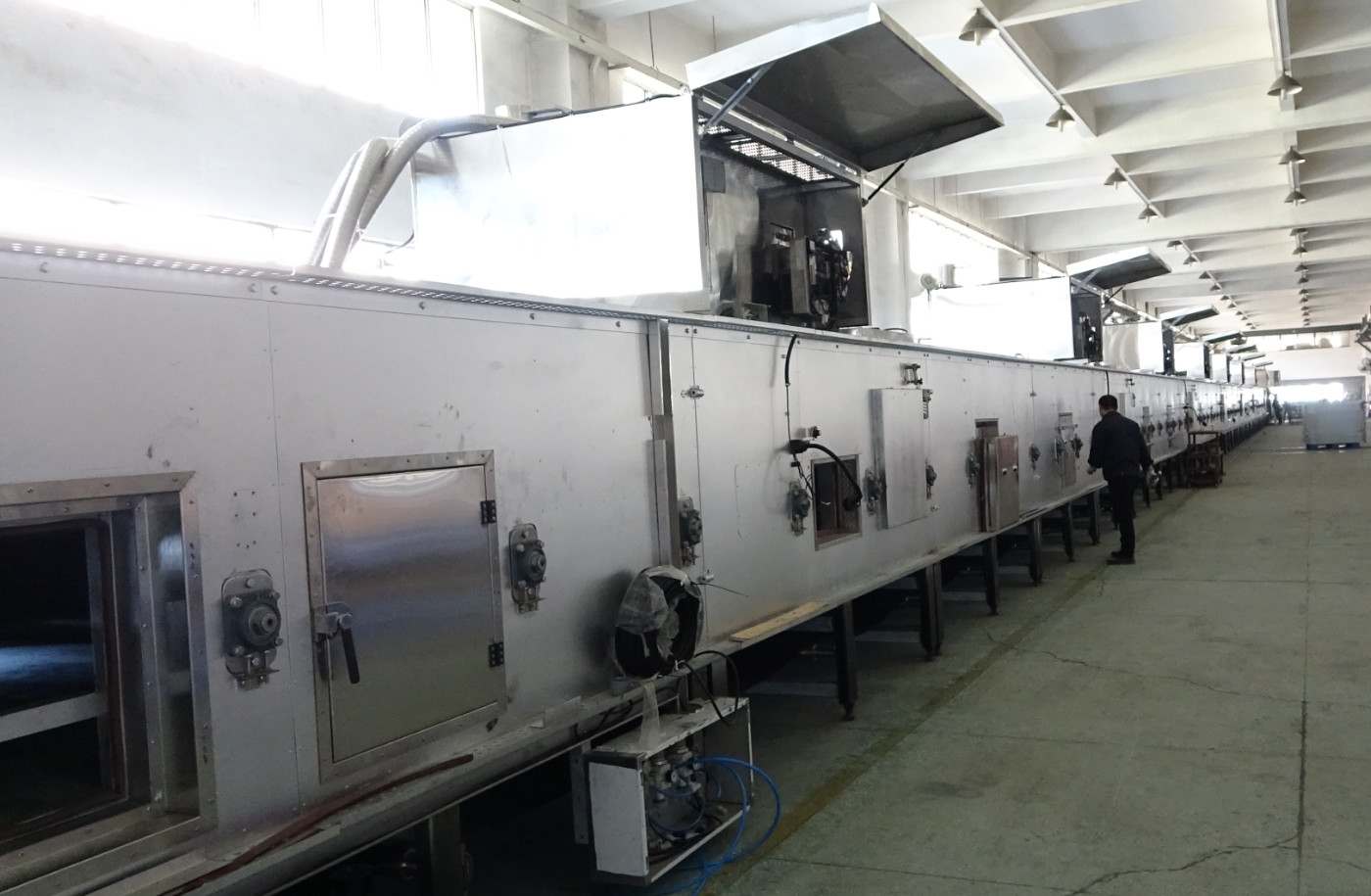

3. रोशनी के साथ निरीक्षण दरवाजे नियंत्रण पक्ष पर लगे होते हैं।

4. ऑपरेटिंग पैनल ओवन के आउट फीड एंड के पास फिट किया गया है।

हीटिंग सिस्टम

प्रत्यक्ष हीटिंग सिस्टम को आनुपातिक नियंत्रित मोटर द्वारा नियंत्रित किया जाता है;बेकिंग चेंबर में आवश्यक गर्मी तापमान नियंत्रक की जानकारी के अनुसार गैस और वायु प्रवाह की आनुपातिक निगरानी के माध्यम से बनाई जाती है।

अप्रत्यक्ष हीटिंग सिस्टम को गर्म हवा परिसंचरण प्रणाली द्वारा नियंत्रित किया जाता है, गर्मी को हीट एक्सचेंजर से स्थानांतरित और समाप्त कर दिया जाता है, उच्च तापमान प्रशंसक बेकिंग कक्ष से हवा को चूसता है और इसे पहले हीट एक्सचेंजर के माध्यम से भेजता है और फिर ऊपर स्थित प्लेनम में भेजता है और बेकिंग कन्वेयर के तहत।अनुपात ऊपर/नीचे गर्मी एक स्पंज के माध्यम से असीम रूप से समायोज्य है।

टीतापमान नियंत्रण 　

तापमान को प्रत्येक बेकिंग ज़ोन में स्वतंत्र रूप से नियंत्रित किया जाता है, ऊपरी आग और नीचे की आग दोनों के लिए, प्रत्येक तापमान रीडिंग को मापा जाएगा और टच पैनल और तापमान नियंत्रक पर प्रदर्शित किया जाएगा।

वाहित्र

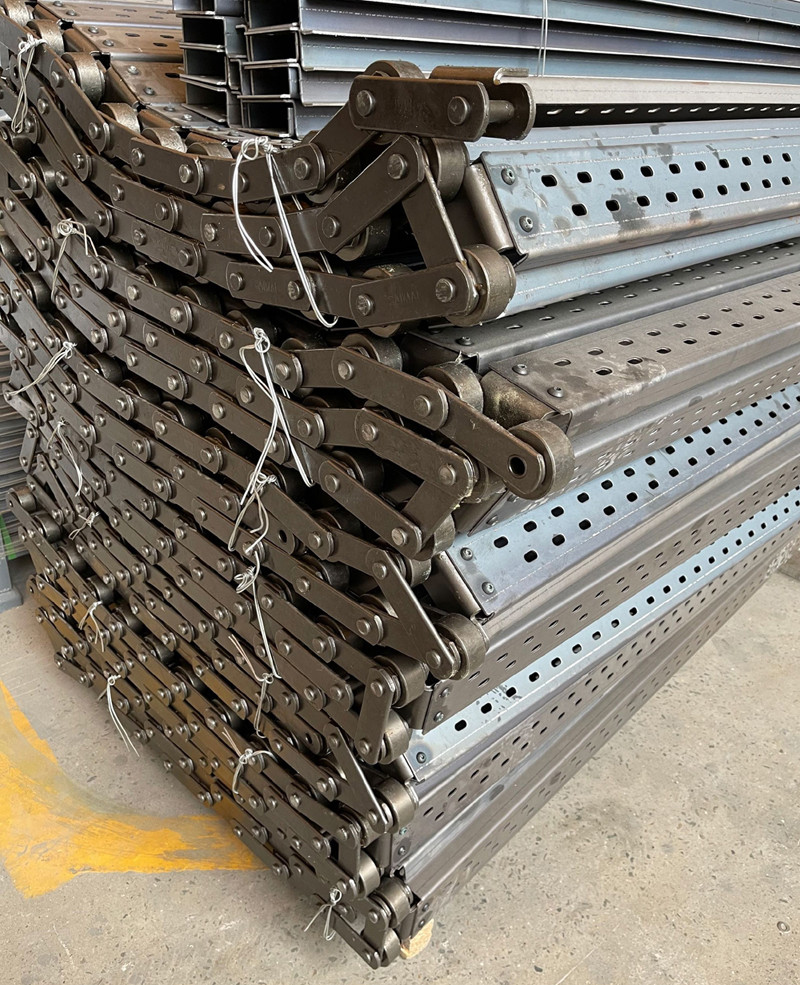

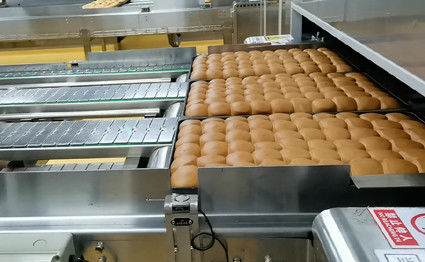

1. स्लेट-प्रकार के कन्वेयर बेकिंग कक्ष में रेलिंग रेल के एक फ्रेम द्वारा समर्थित है।

2. स्लेट-प्रकार का कन्वेयर ड्राइव शाफ्ट द्वारा एक चर गति ड्राइव और ओवन आउट फीड पर एक कमी गियर के माध्यम से संचालित होता है।बेकिंग टाइम कंट्रोल पैनल पर सेट किया जा सकता है।

3. मोटर की विफलता की स्थिति में, उत्पाद को ओवन से बाहर निकालने के लिए कन्वेयर को मैन्युअल रूप से संचालित किया जा सकता है।

पीएलसी नियंत्रण प्रणाली

1. ओवन उत्पादन नियंत्रण के लिए एक ओमरॉन पीएलसी नियंत्रण प्रणाली का उपयोग किया जाता है।

2। पीएलसी सिस्टम से जुड़ी टच स्क्रीन को प्रदर्शित करने के लिए ओवन के किनारे स्थापित किया गया है

संबंधित अलार्म संदेशों के साथ संचालन की स्थिति

3. टच स्क्रीन ओवन इनफीड के दाहिने हाथ की ओर स्थित हो सकती है।
